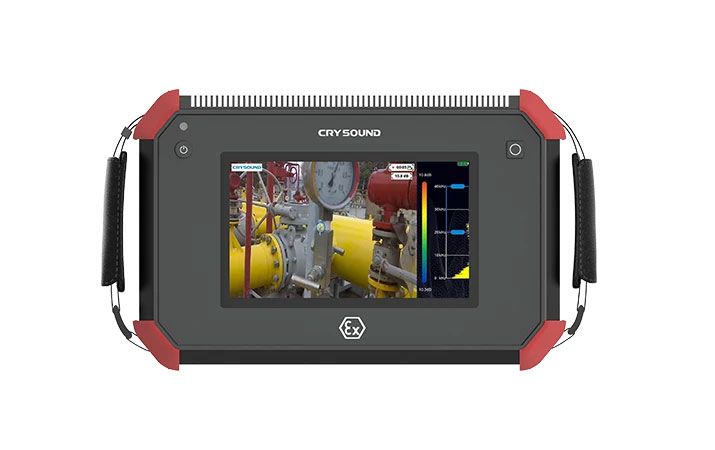

CRY2624
産業用音響イメージャー
(ATEX バージョン)
CRY2624 産業用音響イメージング装置は、化学およびエネルギー産業の防爆シナリオでの使用に適しています。この装置は、頑丈で耐久性のあるアルミニウム合金シェルを採用しており、複雑で変化しやすい作業環境に適応できます。リアルタイムの音響画像表示により、従来の方法と比較して、加圧または真空漏れの検出が大幅に高速化されます。
特徴
ATEX認証による効率的な検出を実現する高性能マイク
128 個のデジタル MEMS マイクは、非常に高い感度、音響解像度、検出精度、リアルタイムのオーディオビジュアル表示、妨害防止、ヘルプ検出を提供します。
漏洩評価
漏れ測定機能を有効にすると、カメラは漏れと損失の量と損失レベルを継続的に表示します。
PD検出とPDタイプの識別
部分放電は、より深刻な障害が発生する前に、さらにはサーマルカメラで検出される前に検出できます。
分析とレポート
CRYSOUND レポート分析ツール ソフトウェアでは、テンプレート ベースのデータ、波形、スペクトル、スペクトログラムの処理と記録がサポートされており、ISO 50001 に準拠した編集可能なプロトコルを Excel 形式で生成します。
技術仕様
音響仕様
| マイクフォンアレイ | 128チャンネルMEMSマイク |
| 有効テスト帯域幅 | 2kHz-48kHz |
| ダイナミックレンジ | 0.5dB～12dBユーザー調整可能 |
| テスト音圧レベル範囲 | 25.7dBA～132.5dBA |
| 自動最大/最小dB ゲイン | ユーザー設定可能、最小テスト帯域幅 1kHz |
| 桁数 | 24ビット |
| 音像視野 | 62° |
| 音像フレームレート | 少なくとも25FPS |
| 漏れ検出率 | 10m 5bar 0.92ml/s 0.5m 5bar 0.55ml/s |
| 検出距離 | 0.3m～120m |
カメラ
| カメラ視野角 | 62° |
| カメラの焦点距離 | 3.04mm固定焦点距離 |
| カメラ画素数 | 800万画素 |
画面
| 解像度 | 1024×600（614,400ピクセル） |
| サイズ | 7インチ |
| タッチスクリーン | 静電容量式タッチスクリーン |
| 輝度 | 調整可能 |
| 写真メモ | 参考用の写真メモ最大5枚 |
| ソース | 単一または複数のソースを表示する |
| 標準パレット | 3種類: グレースケール、アイアンボウ、ブルーレッド |
| 再生機能 | 写真や動画の表示、いつでもメモやタグを追加 |
ストレージ
| 内部記憶装置 | 約8G |
| 外部記憶装置 | TFメモリカード、最低64G、256Gまで拡張可能 |
| データ保存形式 | jpg（画像）、mp4（動画）、wav（音声） |
| ビデオの長さ | 5分 |
| デジタルエクスポート | TFカード |
電力
| バッテリー容量 | 1×6600mAH@7.2V充電式バッテリー 1×外部バッテリーパッケージ、連続 |
| バッテリー寿命 | 4+6時間の動作時間 |
| 充電器 | USBタイプCポート USB PDプロトコル対応、15W |
| 消費電力 | バッテリー充電時は15W 最大消費電力29W |
| エネルギー管理 | スリープ/自動電源オフモード |
インターフェイス
| USB 3.0 タイプC USBホストポート |
| 3.5mmヘッドフォンジャック |
動作環境
| 動作環境 | -20℃ – +50℃、 10%～95%結露なし |
| 保管温度 | -20℃～+60℃ |
| 充電温度 | 10℃～+45℃ |
一般仕様
| 防塵·防滴規格（IP） | IP54 |
| サイズ | 272mm×174mm×42mm |
| 重量 | 1.7kg |
| 保証期間 | 2年 |
| 自己診断通知 | マイクロフォンアレイに注意が必要なタイミングを識別するアレイヘルステス |
| システム | Linuxシステム |
認証
| ATEX (II 3G Ex ic IIC T5 Gc)、CE、FCC、RoHS準拠、MSDS、CNEX |
サポートされている言語
| 英語、フランス語、中国語、ドイツ語、イタリア語、日本語、韓国語、ノルウェー語、ポーランド語、ポルトガル語、ロシア語、スペイン語、スウェーデン語 |
ソフトウェア
| レポートの種類 | ガス/電気、ISO 50001準拠 |
| 分析 | 波形、スペクトル、スペクトログラム、漏れ評価、放電タイプの識別 |
