FEMtools Framework
エンジニアリングのためのインタラクティブなデスクトップおよびスクリプト環境
解析とCAEプロセスの自動化
FEMtools フレームワークとは何ですか?
FEMtools Frameworkは、⾼度なエンジニアリングアプリケーションの開発、統合、自動化のための多機能インタラクティブ環境です。このフレームワークには、データインターフェース、データベース管理ユーティリティ、メッシュ生成・操作ツール、パラメータおよび応答管理、最先端のデータ可視化機能に加え、フル機能のスクリプト⾔語とAPI関数ライブラリが含まれています。
FEMtools Frameworkには、オプションとして、線形静的および固有モード解析⽤の標準的な有限要素ライブラリとソルバーが含まれています。また、NASTRAN、ANSYS、ABAQUS、LS‑DYNAなどの標準的な外部ソルバーや社内ソルバーを、より⼤規模な解析プロセスの⼀部として簡単に統合・試験運⽤することも可能です。
このオープンで柔軟なCAEアプリケーション開発プラットフォームは、解析担当者がツールを統合し、業界特有の要件を満たす垂直アプリケーションを作成するために利⽤されます。FEMtools Frameworkのユニークな機能は、実験的な静的または動的試験から得られたデータの統合です。
FEMtools フレームワークは、すべての FEMtools アプリケーション モジュール、データ インターフェイス、およびアドオン ツールの基盤を提供します。
さらに、既存のツールを統合したり、フレームワークのインフラストラクチャと再利⽤可能なコンポーネントを活⽤した全く新しいツールを開発したりする開発パートナーが増えています。これは、新しいアプリケーションをゼロから開発するよりも効率的なアプローチです。
スタンドアロンツールとして、FEMtools Frameworkは次のようなユーティリティソフトウェアとして使⽤できます。
データ管理、変換、
FEA およびテスト データの前処理と後処理
CAE プロセスの統合と自動化
垂直アプリケーションの開発
FEMtools フレームワーク構成では、次のモジュールがフレームワークに追加されます。
データベース管理
インタラクティブなデータの定義、編集、変換のためのユーティリティ。有限要素モデルとテストモデルのアライメント、データベースの拡張と縮⼩が含まれます。外部プログラムとのデータ交換は、オプションのアドオンモジュールによって提供されます。
メッシュ生成とモーフィング
サーフェスメッシュとボリュームメッシュを生成するための関数ライブラリが利⽤可能です。単純なジオメトリ記述（頂点、曲線、面）で定義された⼀般的なサーフェスパッチに対して、⾮構造化サーフェスメッシュを生成できます。ボリュームメッシュは、押し出しや回転などの操作によって2Dメッシュから生成されます。
このFEMtools API関数ライブラリは、格子ベースのメッシュ変形（「モーフィング」）を補完し、⾮常に複雑な形状のメッシュを作成する機能を提供します。形状最適化のためのパラメトリックメッシュ作成、トポロジー最適化のための設計空間メッシュ作成、メッシュ粗⼤化・細分化ツールの実装などのアプリケーションに使⽤できます。
メッシュ品質解析
メッシュ品質解析ツールは、インポートまたは生成された有限要素メッシュの品質を検証します。アスペクト⽐、凸度、テーパー、反り角などの品質指標を計算し、色分けされたメッシュグラフィックで視覚化できます。
有限要素ライブラリとソルバー
スタンドアロンの静的および通常モード解析⽤に、有限要素と材料の内部ライブラリが含まれています。
パラメータとレスポンスの管理
パラメータと応答を定義するためのコマンドが含まれています。パラメータは、感度解析、設計最適化、またはモデル更新アプリケーションで変数として使⽤できる物理要素特性です。既存の特性カードに基づいて定義することも、選択した要素または要素セットに対して新しい特性を生成することもできます。
応答は質量、変位、ひずみ、応力、モーダルパラメータ。MAC、POC、FRF、またはODS。これらは、感度分析、モデル更新、設計最適化のターゲットとして機能します。
ユーザーインターフェース
FEMtools は、カスタマイズ可能なメニュー インターフェイス、FEMtools コマンド⾔語、およびFEMtools スクリプトを介して操作されます。

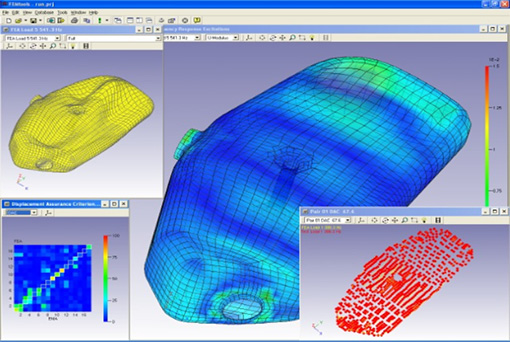

グラフィックビューア
有限要素およびテスト モデル、アニメーション化された形状、およびすべての FEMtools 解析結果を動的に 3D で視覚化するための⾼度にインタラクティブなツールです。
⾼解像度モニター (4K) のサポート。
FEMtools スクリプト⾔語と API
データベース アクセス、プロセス制御、およびユーザー インターフェイス プログラミング⽤の統合スクリプト⾔語と API を使⽤して、⼿順を自動化またはカスタマイズできます。
