ベルトの調整
PAT
ベルト調整のあらゆるニーズに対する最終ソリューションです。
PAT を使用すると、ベルト トランスミッションの位置が調整されているかどうかを疑うことはありません。溝を基準として使用することで、正確な位置合わせが実現され、ベルトの摩耗、ベアリングの故障、振動が軽減されます。

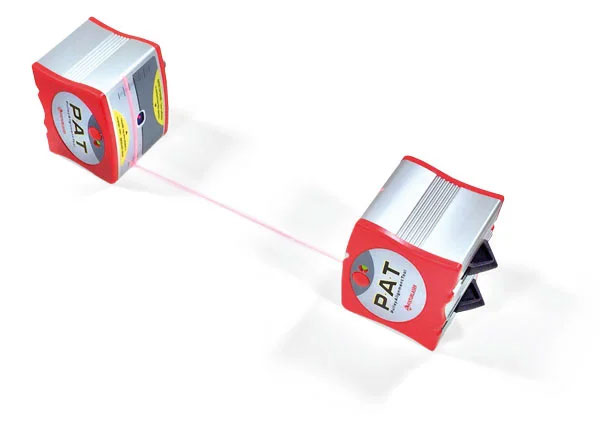

可視赤色レーザーラインを備えた 2 台の送信機
PAT には 2 ラインのレーザー送信機が付属しており、それぞれの送信機にはプーリーの溝にフィットする 2 つのバネ式ガイドが装備されています。統合されたターゲットを備えた 2 つのレーザー送信機を使用すると、どのような種類の位置合わせが必要かを非常に簡単に見つけることができます。平行オフセット、角度誤差、ねじれはオペレーターに即座に表示されます。オペレーターは数分以内に、機械の調整が必要かどうかを判断できます。

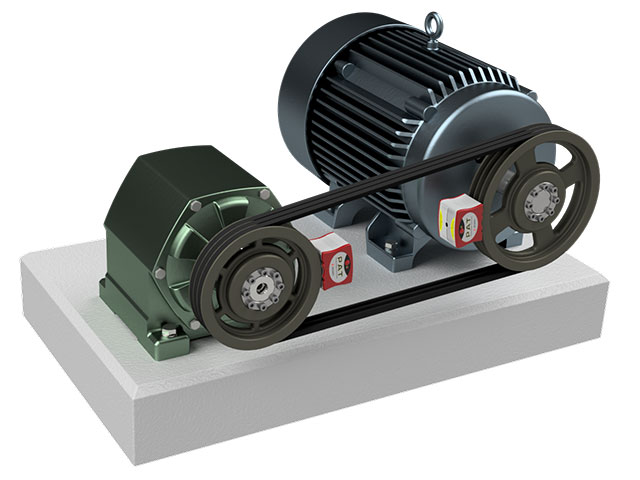

送信機の取り付け
PAT ユニットはプーリーに非常に簡単に取り付けられます。スプリングアクションプローブはベルトの溝の中心を見つけます。工業用内蔵磁石により、ユニットがプーリーにぴったりと固定されます。 PAT には、標準シーブ サイズ AE (6 mm ～ 40 mm) に適合するさまざまなサイズの取り外し可能なガイドが装備されています。タイミングベルトの位置調整用の追加ガイドがアクセサリとして用意されています。
PAT との調整プロセス

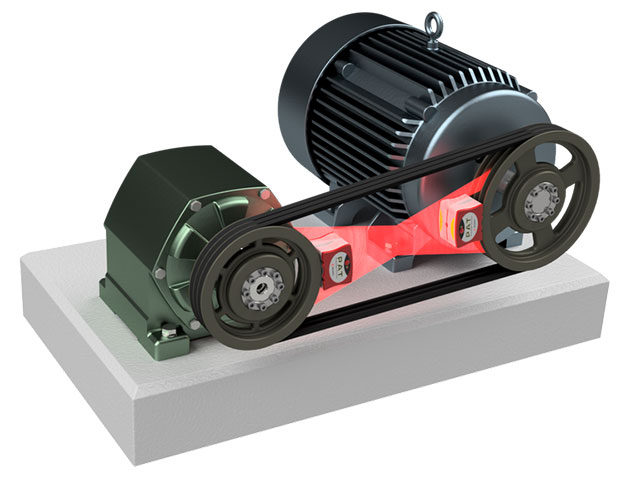

目に見える赤いレーザーラインにより、ベルト駆動機械の位置を簡単に特定できます。

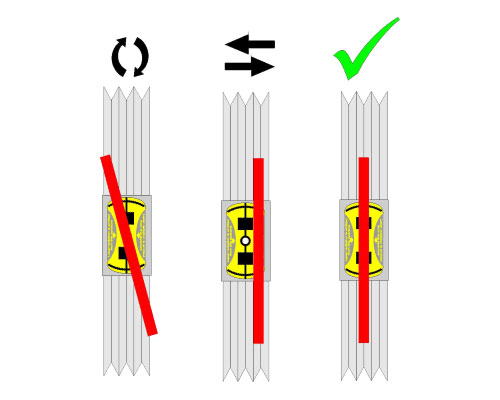

調整プロセスは取り付けと同じくらい簡単です。レーザーをオンにして、反対側に取り付けられたユニットを見てください。レーザーは、右の図のようにターゲットラベル上に線を描きます。必要に応じて、レーザー ラインが両方のユニットの中心マークと揃うまで、マシンの位置を調整します。

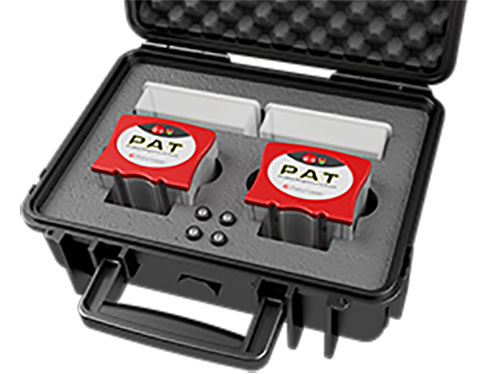

ケースの中には何が入っているのでしょうか？
PAT – 完全なシステム
- Vガイドチップ2箱
- レーザー送信機 1 組
- 電池 4 本、LR 03 1.5V (AAA)
